特性曲线

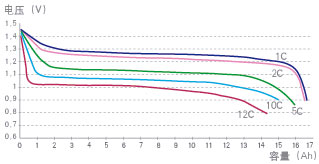

春兰高能动力镍氢电池具有优越的放电特性，其单体电池1．2V16Ah常温下以不同倍率进行放电，放电平台稳定，在12C倍率下的放电平台在1V以上。放电平台曲线如下：

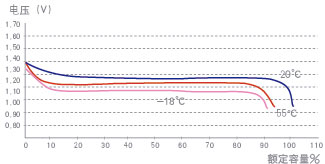

不同温度下进行放电，放电平台稳定，能承受-40℃-55℃的使用温度范围。放电平台曲线如下所示：
按国家标准“GB／T 18332.2-2001”进行单体电池80%DOD循环寿命测试，循环寿命大于1300次。测试曲线如下：
具有极佳的低温放电特性，在-40℃的环境温度下放电容量在85%以上。
| 检测项目 |
检测方法及条件 |
检测结果
放电容量 |
常温
10。C充电
-40。C放电 |
100Ah蓄电池组，在10。C条件下，以20A至8A逐渐变小的电流进行充电，共充进约100Ah容量，在-40。C下搁置5小时后以20A电流放电至电池组电压为19.9V。 |
88 Ah |
具有极佳的高倍率放电特性，40Ah高功率动力镍氢电池25C输出功率最大可达到700W/Kg以上（国家863检测基地按国家863检测规范检测后得出）。
| SOC |
时间（s） |
末端电压(V) |
功率(W) |
峰值功率密度(W/kg) |
平均功率密度(W/kg) |
| 100% |
0.1 |
0.783 |
0.783 |
756.5 |
|
| 1 |
0.709 |
0.709 |
|
706.1 |
| 3 |
0.679 |
0.679 |
|
680.6 |
| 5 |
0.688 |
0.688 |
|
668.5 |
| 10 |
0.658 |
0.658 |
709.2 |
654.3 |
| 85% |
0.1 |
0.734 |
0.734 |
|
|
| 1 |
0.685 |
0.685 |
|
671.3 |
| 3 |
0.668 |
0.668 |
|
658.6 |
| 5 |
0.662 |
0.662 |
|
651.8 |
| 10 |
0.653 |
0.653 |
|
643.9 |
